電動鋼筋標距儀主要技術參數：

1、電源輸入電壓：220V ±10；

2、輸入電流：0.2A；

3、打印標距：5mm 10mm；

4、外形尺寸：630×290×300mm；

5、重量：約34公斤。

一、用途

手動鋼筋標距儀是鋼筋拉伸試驗前標定鋼筋長度尺寸的儀器。本儀器是根據試驗室的要求設計制造而成的。本機可做螺紋鋼和普通鋼筋試驗，它具有結構緊湊，使用方便靈活，準確無誤等優點，是試驗室必不可少的專用設備。

二、儀器構造：由（1）底座（2）V形槽（3）沖頭總成（4）升降手柄（5）定位螺絲（6）沖頭手柄（7）鋼筋壓板（8）手輪

三、主要技術參數

1、外形尺寸 500*200*250mm

2、打印深度 0.3mm

3、打印距離 5mm 10mm

4、打印范圍 螺紋和普通鋼筋

5、沖頭鋼號（自鋼）

四、使用方法

1、該標距儀出廠前已調到10毫米距離，如做5毫米距離可以把螺絲松開，將7向左端移動到頂點再緊固即可。

2、把螺紋鋼筋放入V形槽內，使螺紋鋼上的直線向上并使壓板壓緊和緊固。

3、把4升起后，可以正反都能搖動手輪8，把4落下轉動6使沖頭與鋼筋接觸，再繼續下調一點即可打印。

4、用右手順時針運轉從左端到右端全部完成，完成后將4升起反從右端轉到左端為止。

五、注意事項

 各轉動部分要加注機油。

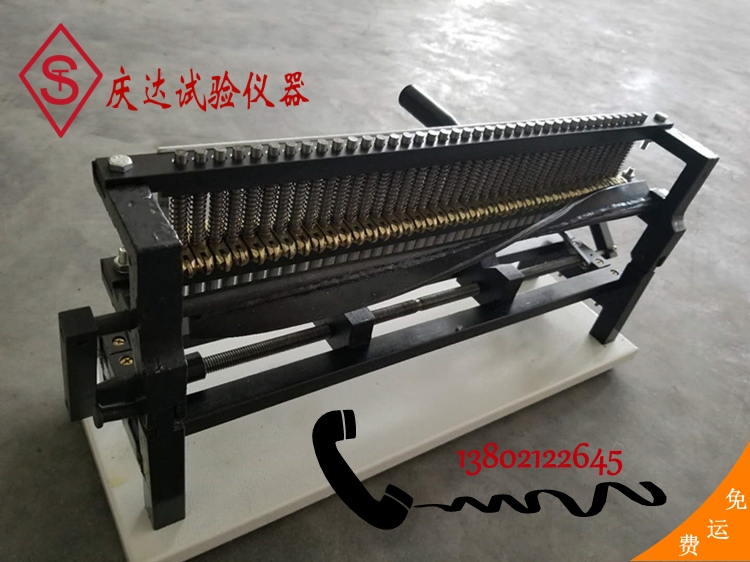

實拍圖
