一、簡介

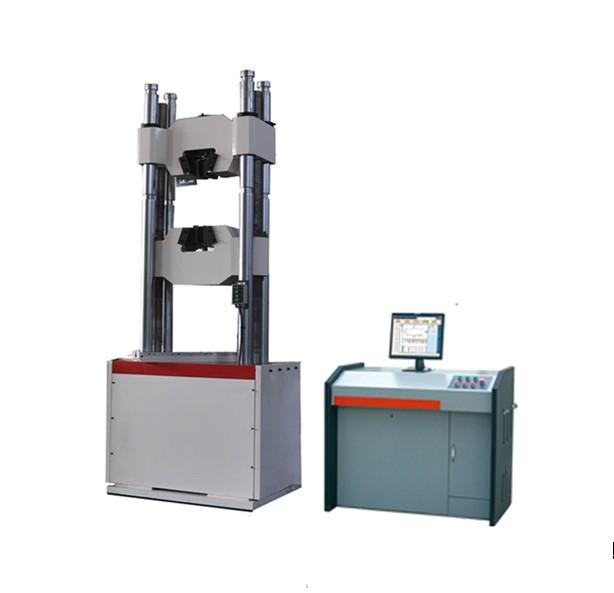

WAW-600D微機控制電液伺服萬 能試驗機采用油缸下置式、四立柱主機，主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2002《室溫材料 金屬拉伸試驗方法》的要求。

二、主要性能技術指標

1、較 大試驗力： 600kN；

2、試驗力測量范圍：12KN-600kN；

3、試驗力示值精度： ±1%；

4、位移測量分辨力：0.01mm；

5、變形測量：標準配置標距50mm，較 大變形量10mm.

6、變形測量精度:±0.5%

7、恒力、恒變形、恒位移控制范圍: 0.4%~100%FS

8、恒力、恒變形、恒位移控制精度:

設定值<10%FS時,設定值的±1.0%以內

設定值≥10%FS時,設定值的±0.5%以內

9、變形速率控制精度: 速率<0.05%FS時為±2.0%設定值內

速率≥0.05%FS時為±0.5%設定值內

10、活塞較 大移動速度：100mm/min；

11、較 大拉伸試驗空間：910mm

12、較 大壓縮試驗空間：800mm

13、扁試樣夾持厚度：0-30mm

14、圓試樣夾持直徑：φ13-φ40mm

15、壓盤尺寸：200 ×200mm

16、彎曲試驗支滾間距： 350 mm

17、支滾寬度：140mm

18、支點直徑：30mm

19、活塞行程：250mm；

20、剪切直徑：10mm

21、夾緊方式：液壓夾緊

22、傳感器與放大器：油壓傳感器，插裝在PC機內程控放大器，自動調零、標定

23、外形尺寸：主機：910×550×2376mm；油源：1100×700×950mm

24、整機重量:2600 kg
