產(chǎn)品概述

防水卷材拉拔強(qiáng)度檢測儀依據(jù)《JGJ/T299-2013建筑防水工程現(xiàn)場檢測技術(shù)規(guī)范》研發(fā)，具有連續(xù)拉拔、實(shí)時顯示力值的功能，采用特殊的加力裝置，使得現(xiàn)場檢測輕便、快捷。防水卷材拉剝強(qiáng)度檢測儀主要用于卷材防水層與基層剝離強(qiáng)度、卷材防水層接縫剝離強(qiáng)度的現(xiàn)場檢測。

主要參數(shù)

采用90°支撐結(jié)構(gòu)，確保在拉拔檢測時拉力方向與基層垂直。

具有峰值保持功能，最大拉力為10kN，儀器分辨率為1N

檢測準(zhǔn)備

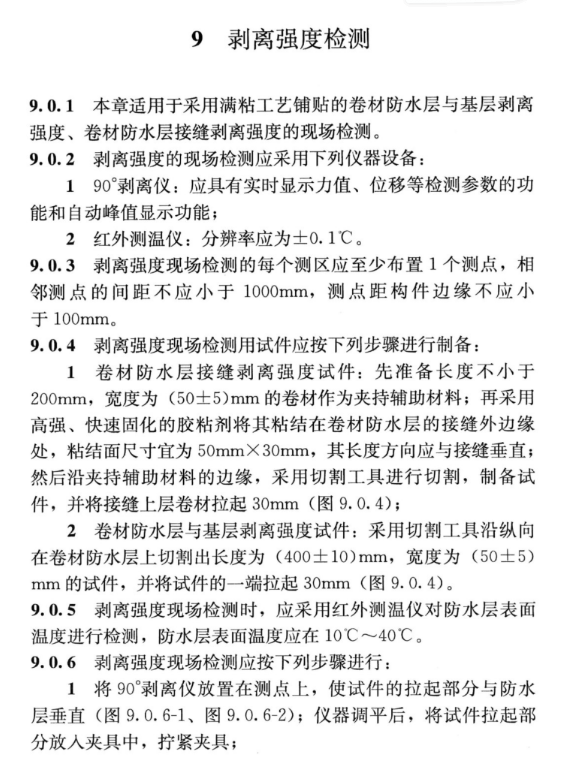

1、卷材防水層接縫剝離強(qiáng)度試件：先準(zhǔn)備長度不小于200mm,寬度為（50±5）mm的卷材作為夾持輔助材料；在采用高強(qiáng)、快速固化的膠黏劑將其粘結(jié)在卷材防水層的接縫外邊緣處，粘結(jié)面尺寸為50mm×30mm，其長度方向應(yīng)與接縫垂直；然后沿夾持輔助材料的邊緣，采用切割工具進(jìn)行切割，制備試件，并將接縫上層卷材拉起30mm

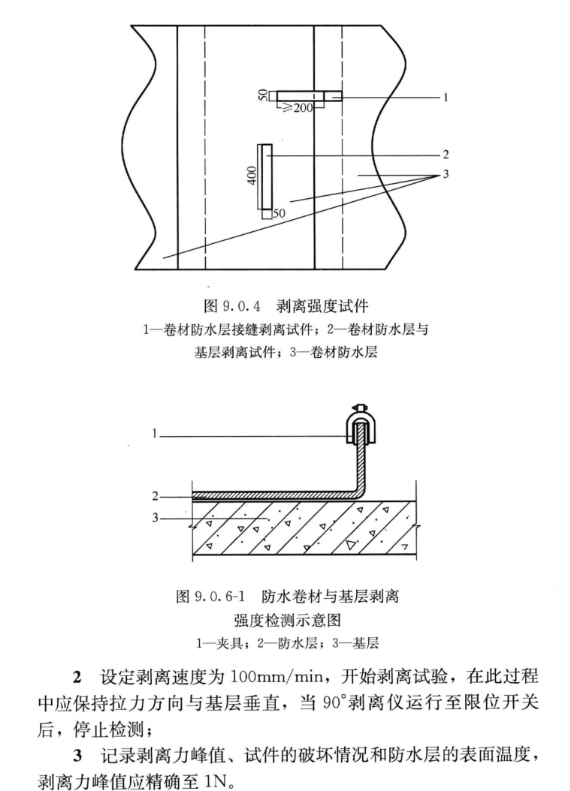

2、卷材防水層與基層剝離強(qiáng)度試件：采用切割工具沿縱向在卷材防水層上切割出長度為（400±10）mm，寬度為（50±5）mm的試件，并將試件的一端拉起30mm
剝離強(qiáng)度現(xiàn)場檢測時，應(yīng)采用紅外測溫儀對防水層表面溫度進(jìn)行檢測，防水層表面溫度應(yīng)在10～40度
3、剝離強(qiáng)度檢測應(yīng)按以下步驟進(jìn)行：
1）將拉拔儀放置在測點(diǎn)上，使試件的拉起部分與防水層垂直，儀器調(diào)平后，將試件拉起部分放入夾具中，擰緊夾具；

2）設(shè)定剝離速度為100mm/min，開始剝離試驗(yàn)，在此過程中應(yīng)保持拉力方向與基層垂直，當(dāng)90°剝離儀運(yùn)行至限位開關(guān)時，停止檢測；
3）記錄剝離力峰值，試件的破壞情況和防水層的表面溫度。

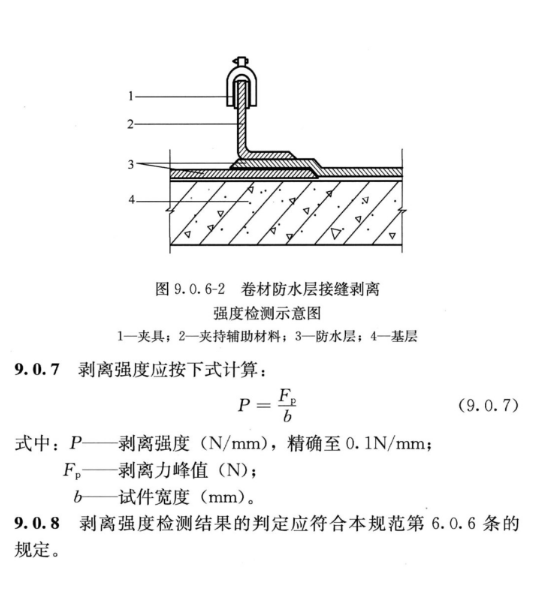

剝離強(qiáng)度計(jì)算公式應(yīng)按下式計(jì)算：
P=FP / b
式中：P---剝離強(qiáng)度（N/mm），精確到0.1 N/mm
FP---剝離力峰值（N）
b----試件寬度（mm）
